| 絕緣子型式 | 交流鐘罩型 | |||
| 國家標準型號 | XHP-240 | XHP-300 | XHP4-300 | |

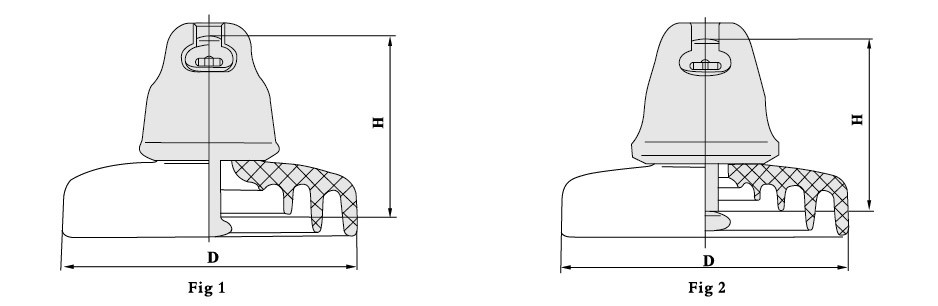

| 圖號 | 1 | 1 | 2 | |
| 額定機電破壞負荷（kN） | 240 | 300 | 300 | |
| 絕緣子等級 | U240BSP | U300B | U300BP | |
| 公稱結構高度 | 170 | 195 | 195 | |
| 公稱盤徑 | 320 | 320 | 380 | |
| 公稱爬電距離 | 550 | 485/505 | 690 | |
| 連接型式標記 | 24 | 24 | 24 | |
| 機電破壞負荷（kN） | 240 | 300 | 300 | |
| 例行拉伸負荷（kN） | 120 | 150 | 150 | |
| 工頻耐受電壓 | 干（kV） | 90 | 80 | 100 |
| 濕（kV） | 55 | 45 | 60 | |
| 雷電沖擊耐受電壓（kV） | 135 | 130 | 140 | |
| 工頻擊穿電壓（kV） | 130 | 130 | 140 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | |
| 重量 | 15.5 | 14.6 | 21.0 | |
| 執行標準 GB IEC AS BS IS | ||||
