| 絕緣子型式 | 交流鐘罩型 | ||||
| 國家標準型號 | XHP-190 | XHP-210 | XHP1-210 | XHP-225 | |

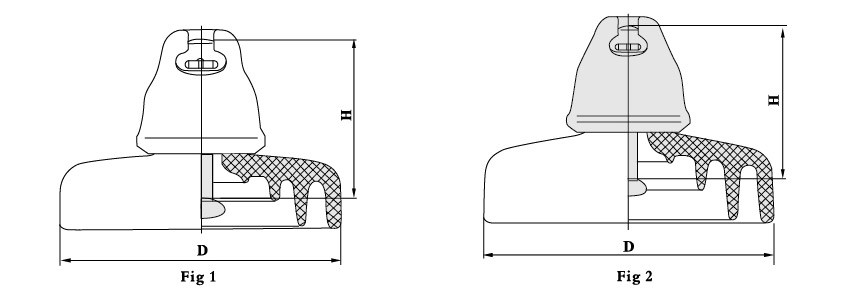

| 圖號 | 2 | 1 | 2 | 2 | |
| 額定機電破壞負荷（kN） | 190 | 210 | 225 | ||
| 絕緣子等級 | U190BSP | U210BS | U210BSP | U225BSP | |
| 公稱結構高度 | 170 | 170 | 170 | 170 | |
| 公稱盤徑 | 340 | 300 | 330 | 320 | |
| 公稱爬電距離 | 556 | 450/470 | 550 | 550 | |
| 連接型式標記 | 20/24 | 20/24 | 20 | 20 | |
| 機電破壞負荷（kN） | 190 | 21 | 210 | 225 | |
| 例行拉伸負荷（kN） | 95 | 105 | 105 | 112.5 | |
| 工頻耐受電壓 | 干（kV） | 90 | 80 | 90 | 90 |
| 濕（kV） | 55 | 45 | 55 | 55 | |
| 雷電沖擊耐受電壓（kV） | 135 | 130 | 135 | 135 | |
| 工頻擊穿電壓（kV） | 130 | 130 | 130 | 103 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量 | 15 | 12.5 | 14.6 | 14.5 | |
| 執行標準 GB IEC AS BS IS | |||||
