| 絕緣子型式 | 交流鐘罩型 | ||||
| 國家標準型號 | XHP-160 | XHP1-160 | XHP2-160 | XHP3-160 | |

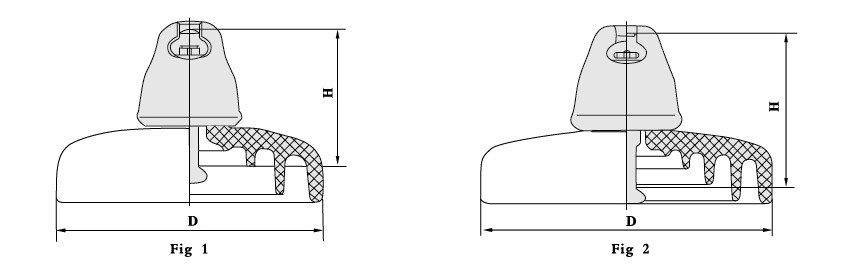

| 圖號 | 1 | 1 | 2 | 2 | |
| 額定機電破壞負荷（kN） | 160 | ||||
| 絕緣子等級 | U160BMP | U160BSP | U160BLP | U160BLP | |
| 公稱結構高度 | 155 | 146 | 170 | 170 | |
| 公稱盤徑 | 300/330 | 330 | 320/330 | 320 | |
| 公稱爬電距離 | 450 | 450 | 525 | 550 | |
| 連接型式標記 | 20 | 20 | 20 | 20 | |
| 機電破壞負荷（kN） | 160 | 160 | 160 | 160 | |
| 例行拉伸負荷（kN） | 80 | 80 | 80 | 80 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 90 | 90 |
| 濕（kV） | 45 | 45 | 55 | 55 | |
| 雷電沖擊耐受電壓（kV） | 120 | 120 | 135 | 135 | |
| 工頻擊穿電壓（kV） | 130 | 130 | 130 | 130 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓μV | 50 | 50 | 50 | 50 | |
| 重量 | 10.3/10.5 | 10.4 | 11.5 | 12.5 | |
| 執行標準 GB IEC AS BS IS | |||||
