| 絕緣子型式 | 交流鐘罩型 | ||||
| 國家標準型號 | XHP-70 | XHP5-70 | XHP-80 | XHP3-80 | |

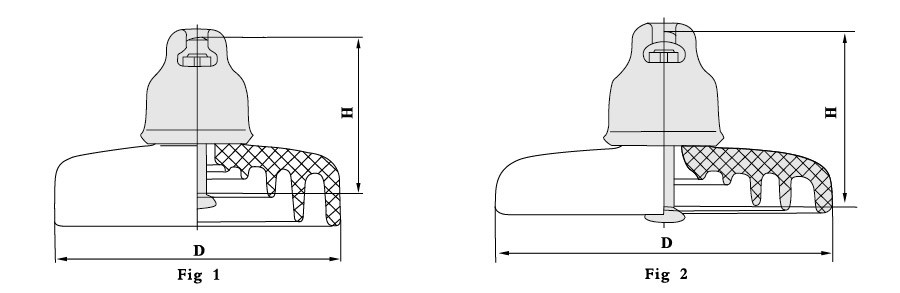

| 圖號 | 1 | 2 | 1 | 1 | |
| 額定機電破壞負荷（kN） | 70 | 80 | |||
| 絕緣子等級 | U70BLP | U70BLP | U80BLP | U80BMP | |
| 公稱結(jié)構(gòu)高度（mm） | 146 | 146 | 146 | 146 | |
| 公稱盤徑（mm） | 255 | 280 | 255 | 255 | |
| 公稱爬電距離（mm） | 432 | 400/450 | 432 | 432 | |
| 連接型式標記 | 16 | 16 | 16 | 16 | |
| 機電破壞負荷（kN） | 70 | 70 | 70 | 70 | |
| 例行拉伸負荷（kN） | 35 | 35 | 35 | 35 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 80 | 80 |
| 濕（kV） | 42 | 42 | 42 | 42 | |
| 雷電沖擊耐受電壓（kV） | 120 | 120 | 120 | 120 | |
| 工頻擊穿電壓（kV） | 120 | 120 | 120 | 120 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量（kg） | 6.5 | 6.0/6.7 | 6.5 | 6.4 | |
| 執(zhí)行標準 GB IEC AS BS IS | |||||
