絕緣子型式 | 交流鐘罩型 | ||||
國家標準型號 | XHP-120 | XHP1-120 | XHP2-120 | XHP3-120 | |

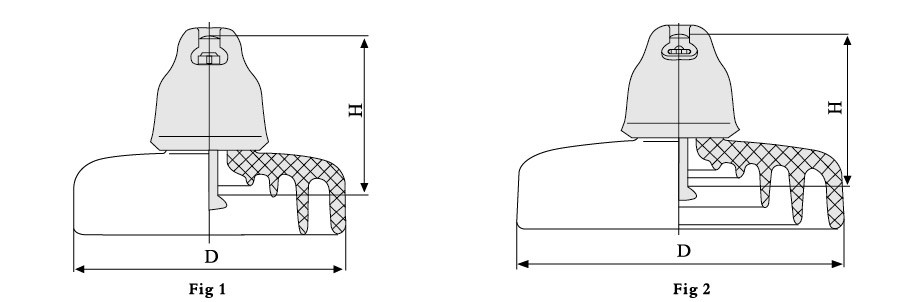

圖號 | 1 | 1 | 1 | 2 | |
額定機電破壞負荷(kN) | 120 | ||||
絕緣子等級 | U120BLP | U120BSP | U120BSP | U120BSP | |
公稱結構高度 | 160 | 146 | 146 | 146 | |
公稱盤徑 | 280 | 280 | 255 | 320 | |
公稱爬電距離 | 430 | 450 | 432 | 555 | |
連接型式標記 | 16 | 16 | 16 | 16 | |
機電破壞負荷(kN) | 120 | 120 | 120 | 120 | |
例行拉伸負荷(kN) | 60 | 60 | 60 | 60 | |
工頻耐受電壓 | 干(kV) | 80 | 80 | 80 | 80 |
濕(kV) | 45 | 45 | 42 | 55 | |
雷電沖擊耐受電壓(kV) | 120 | 120 | 120 | 135 | |
工頻擊穿電壓(kV) | 120 | 120 | 120 | 130 | |
無線電干擾電壓 | 對地試驗電壓(kV) | 10 | 10 | 10 | 10 |
1MHz 最大無線電干擾電壓μV | 50 | 50 | 50 | 50 | |
重量 | 7.9 | 7.6 | 7.9 | 11.0 | |
執行標準 GB IEC AS BS IS |
