| 絕緣子型式 | 交流雙傘型 | ||||
| 國家標準型號 | XWP4-70 | XWP6-70 | XWP8-70C | XWP1-100 | |

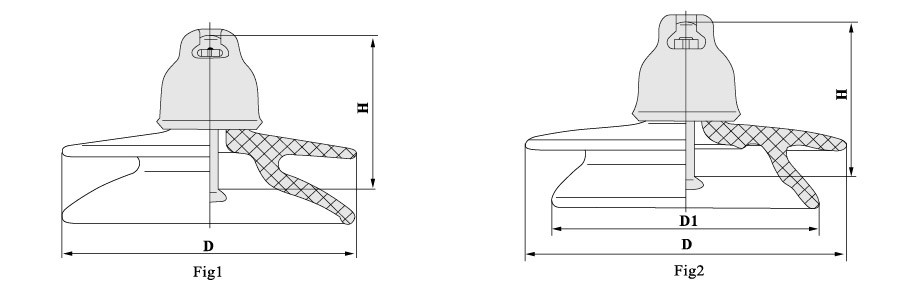

| 圖號 | 2 | 1 | 1 | 1 | |
| 額定機電破壞負荷（kN） | 70 | 100 | |||
| 絕緣子等級 | U70BL | U70BLP | U70BLP | U100EL | |
| 公稱結構高度 | 146 | 146 | 146 | 160 | |
| 公稱盤徑 | 300/250 | 255 | 280 | 255 | |
| 公稱爬電距離 | 400 | 450 | 450 | 400 | |
| 連接型式標記 | 16 | 16 | 16 | 16 | |
| 機電破壞負荷（kN） | 70 | 70 | 70 | 100 | |
| 例行拉伸負荷（kN） | 35 | 35 | 35 | 50 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 80 | 80 |
| 濕（kV） | 42 | 42 | 45 | 42 | |
| 雷電沖擊耐受電壓（kV） | 120 | 120 | 120 | 120 | |
| 工頻擊穿電壓（kV） | 120 | 120 | 120 | 120 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量 | 6.5 | 5.9 | 7.0 | 7.3 | |
| 執行標準 GB IEC AS BS IS | |||||
