| 絕緣子型式 | 交流雙傘型 | |||
| 國家標準型號 | XWP5-160 | XWP6-160 | XWP7-160 | |

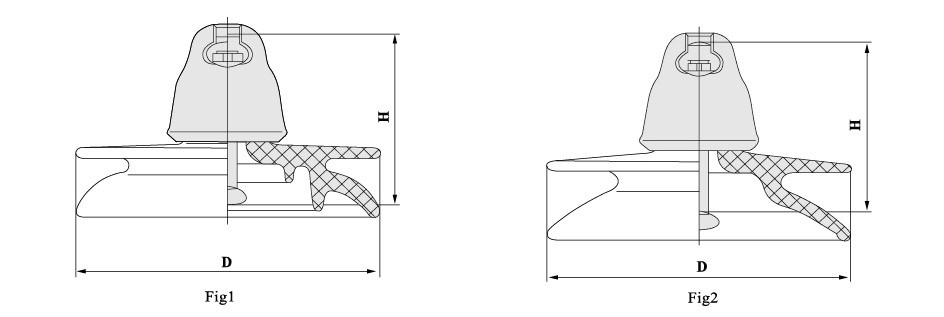

| 圖號 | 1 | 2 | 2 | |
| 額定機電破壞負荷（kN） | 160 | |||
| 絕緣子等級 | U160BMP | U160BLP | U160BLP | |
| 公稱結構高度 | 155 | 170 | 170 | |
| 公稱盤徑 | 300 | 330 | 340 | |
| 公稱爬電距離 | 450 | 450 | 525 | |
| 連接型式標記 | 20 | 20 | 20 | |
| 機電破壞負荷（kN） | 160 | 160 | 160 | |
| 例行拉伸負荷（kN） | 80 | 80 | 80 | |
| 工頻耐受電壓 | 干（kV） | 80 | 80 | 90 |
| 濕（kV） | 45 | 45 | 50 | |
| 雷電沖擊耐受電壓（kV） | 130 | 130 | 135 | |
| 工頻擊穿電壓（kV） | 120 | 120 | 130 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | |
| 重量 | 9.2 | 9.4 | 12.0 | |
| 執行標準 GB IEC AS BS IS | ||||
