| 絕緣子型式 | 交流普通型 | ||||
| 國家標準型號 | XP-45C-M | XP5-70C-M | XP5-70-M | XP-70-M | |

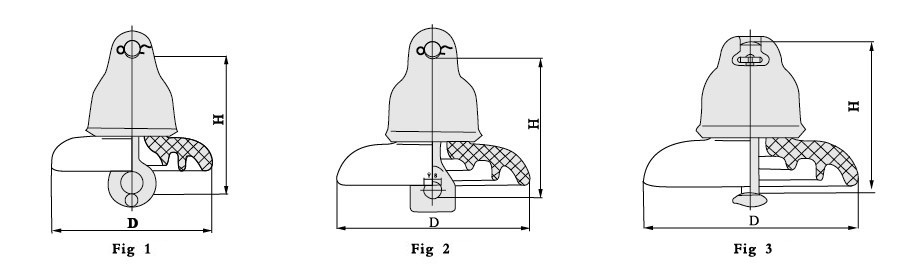

| 圖號 | 1 | 2 | 3 | 3 | |
| 額定機電破壞負荷（kN） | 45 | 70 | |||
| 美國標準型號 | 52-1 | 52-2 | 52-2 | 52-3 | |
| 結構高度mm | 140 | 146 | 146 | 146 | |
| 公稱盤徑 | 160 | 200 | 200 | 225 | |
| 最小爬電距離 | 178 | 210 | 210 | 292 | |
| 機電聯合強度（kN） | 45 | 70 | 70 | 70 | |
| 拉伸驗證負荷（kN） | 22.5 | 35 | 35 | 35 | |
| 機械打擊強度（Nm） | 5 | 6 | 6 | 6 | |
| 低頻閃絡電壓 | 干（kV） | 60 | 65 | 65 | 80 |
| 濕（kV） | 30 | 35 | 35 | 50 | |
| 臨界沖擊閃絡電壓 | 正極性kV | 100 | 115 | 115 | 125 |
| 負極性kV | 100 | 115 | 115 | 130 | |
| 低頻擊穿電壓（kV） | 80 | 90 | 90 | 110 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 7.5 | 10 | 10 | 10 |
| 1MHz最大無線電干擾電壓μV | 50 | 50 | 50 | 50 | |
| 重量 | 2.5 | 3.6 | 3.6 | 4.6 | |
| 執行標準 ANSI C29.2 | |||||
