| 絕緣子型式 | 交流普通型 | ||||
| 國家標準型號 | XP-70C-M | XP-110-M | XP-110C-M | XP-160-M | |

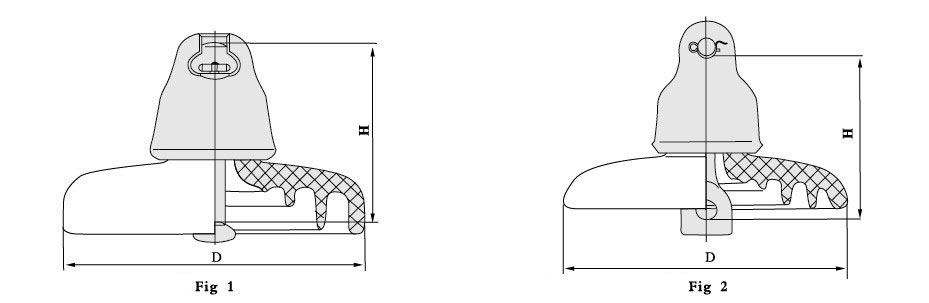

| 圖號 | 2 | 1 | 2 | 1 | |
| 額定機電破壞負荷（kN） | 70 | 110 | 110 | 160 | |
| 美國標準型號 | 52-4 | 52-5 | 52-6 | 52-8 | |
| 結構高度mm | 146 | 146 | 146 | 146 | |
| 公稱盤徑 | 255 | 255 | 255 | 255 | |
| 最小爬電距離 | 292 | 280 | 280 | 320 | |
| 機電聯合強度（kN） | 70 | 111 | 111 | 160 | |
| 拉伸驗證負荷（kN） | 35 | 55.5 | 55.5 | 80 | |
| 機械打擊強度（Nm） | 6 | 7 | 7 | 10 | |
| 低頻閃絡電壓 | 干（kV） | 80 | 80 | 80 | 80 |
| 濕（kV） | 50 | 50 | 50 | 50 | |
| 臨界沖擊閃絡電壓 | 正極性kV | 125 | 125 | 125 | 125 |
| 負極性kV | 130 | 130 | 130 | 130 | |
| 低頻擊穿電壓（kV） | 110 | 110 | 110 | 110 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量 | 4.9 | 5.6 | 5.6 | 6.7 | |
| 執行標準 ANSI C29.2 | |||||
