| 絕緣子型式 | 交流普通型 | ||||
| 國家標準型號 | XP-100 | XP-120 | XP-125 | XP-125 | |

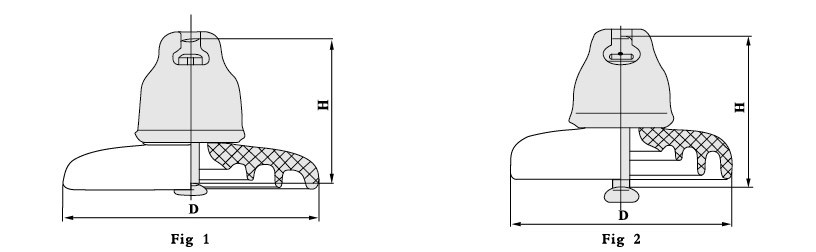

| 圖號 | 1 | 1 | 1 | 2 | |
| 額定機電破壞負荷（kN） | 100 | 120 | 125 | 125 | |
| 絕緣子等級 | U100BL | U120BS | U125BS | U125BL | |
| 公稱結構高度 | 146 | 146 | 146 | 178 | |
| 公稱盤徑 | 255/280 | 255 | 255 | 280/292 | |
| 公稱爬電距離 | 295/340 | 295/320 | 295 | 324/356 | |
| 連接型式標記 | 16 | 16 | 20 | 20 | |
| 機電破壞負荷（kN） | 100 | 120 | 125 | 125 | |
| 例行拉伸負荷（kN） | 50 | 60 | 62.5 | 62.5 | |
| 工頻耐受電壓 | 干（kV） | 70 | 70 | 70 | 70 |
| 濕（kV） | 40 | 40 | 40 | 40 | |
| 雷電沖擊耐受電壓（kV） | 100 | 100 | 100 | 100 | |
| 工頻擊穿電壓（kV） | 110 | 110 | 110 | 110 | |
| 無線電干擾電壓 | 對地試驗電壓（kV） | 10 | 10 | 10 | 10 |
| 1MHz 最大無線電干擾電壓（μV） | 50 | 50 | 50 | 50 | |
| 重量 | 5.7/6.1 | 5.7 | 5.8 | 8.0 | |
| 執行標準 GB IEC AS BS IS | |||||
