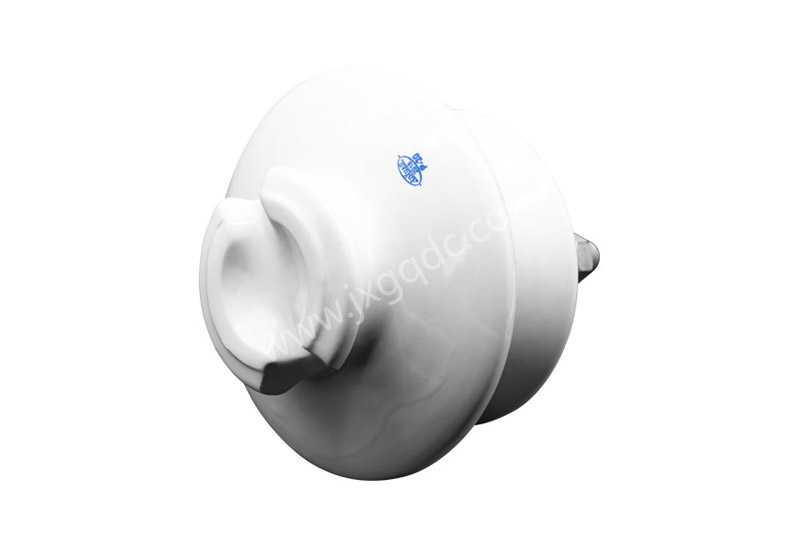

高壓線路針式瓷絕緣子

絕緣子型號：PL1.4/60C16/150、PL1.4/75C16/195、PL2.0/95C20/280、PL2.0/95C16/255、PL2.0/95C20/255、PL4.0/95S20/255、PL3.0/105C20/450、PL3.5/105C20/450、PL4.0/125C20/370
瀏覽量：

咨詢熱線：0799-7586600

分享按鈕

立即咨詢

詳情描述

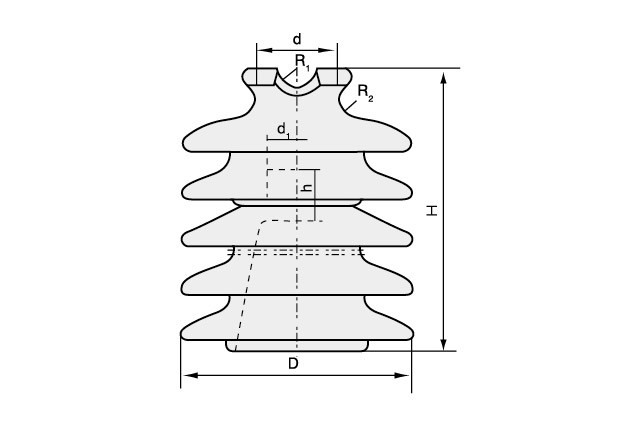

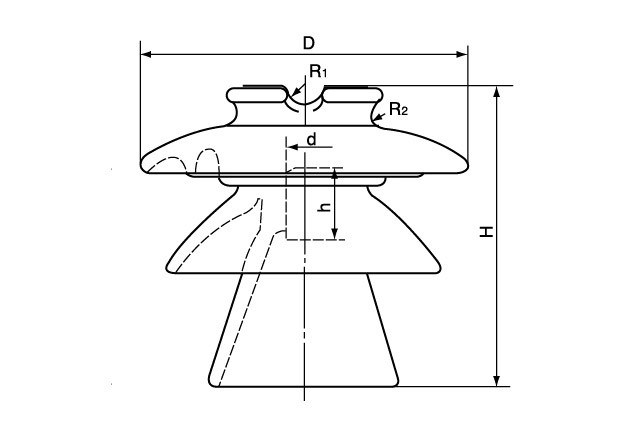

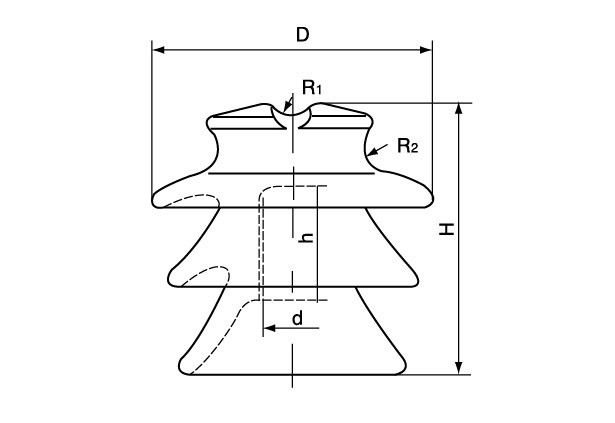

絕緣子主要尺寸

絕緣子型號	圖號	瓷件高度mm	瓷件最大公稱直徑	主要結構尺寸					最小公稱爬電距離
				R₁	R₂	H₁	H₂	D₁
PL1.4/60C16/150	1	90	125	11	9	130±4.5	35±2.0	M16	150
PL1.4/75C16/195		105	145			151±4.5	35±2.0		195
PL2.0/95C20/280	2	120	190	13	13	186±4.5	40±2.0	M20	280
PL2.0/95C16/255	3	133	140	13	9.5	183±4.5	40±2.0	M16	255
PL2.0/95C20/255								M20
PL4.0/95S20/255	4
PL3.0/105C20/450	5	165	228	19	14	209±6.0	40±2.0	M20	450
PL3.5/105C20/450	6
PL4.0/125C20/370	7	165	228	14	13	218±6.0	45±2.0	M20	370
絕緣子型號與GB/T 1000.2-1988所列型號對照見附錄B。

絕緣子機械和電氣特性

絕緣子型號	圖號	標準雷電沖擊干耐受電壓kV（峰值）不小于	工頻濕耐受電壓	工頻擊穿電壓	絕緣子彎曲耐受負荷	瓷件彎曲破壞負荷
			kV（有效值）不小于		kN不小于
PL1.4/60C16/150	1	60	25	65	1.4	11
PL1.4/75C16/195		75	30	95
PL2.0/95C20/280	2	95	40	130	2.0	11
PL2.0/95C16/255	3	95	40	130	2.0	11
PL2.0/95C20/255
PL4.0/95S20/255	4				4.0
PL3.0/105C20/450	5	105	50	145	3.0	13
PL3.5/105S20/450	6				3.5
PL4.0/125C20/370	7	125	50	140	4.0	13
絕緣子彎曲耐受負荷指對絕緣子施加彎曲負荷時，絕緣子受力點相對軸線偏移5度時的負荷值。

附錄B 本標準絕緣子型號與BG/T 1000.2-1988所列型號的對應

序號	本標準絕緣子型號	BG/T 1000.2-1988 所列型號
1	PL1.4/60C16/150	P-6T
2	PL1.4/75C16/195	P-10T
3	PL2.0/95C20/280	P-15T
4	PL2.0/95C16/255	PQ1-10T16
5	PL2.0/95C20/255	PQ1-10T20
6	PL4.0/95S20/255	PQ1-10LT
7	PL3.0/110C20/450	PQ2-10T、PQ2-10BT
8	PL3.5/110S20/450	PQ2-10LT、PQ2-10BLT
9	PL2.0/132C20/370	P-20T
